Новая транскритическая установка на базе компрессоров BITZER производства ООО «Ингениум»

Журнал: №5(92) Октябрь 2018 (архив)

Рубрика: Промышленный холод

Этим летом открыт новый гипермаркет METRO Cash&Carry на выезде из Москвы по Каширскому шоссе, недалеко от п. Апаринки. Это первый гипермаркет в России, где реализован транскритический СО2-проект с использованием компрессорной станции на базе компрессоров BITZER, изготовленной в России отечественным ОЕM-производителем. Первопроходцем в этом направлении стала компания «Ингениум» из Ростова-на-Дону.

Торговый зал

Транскритические СО2-установки пока не получили широкого распространения в России для магазиностроения, хотя в странанах ЕС это направление является приоритетным.

В Европе в холодильных системах для магазинов мы наблюдаем отказ от традиционных фреонов в пользу природных хладагентов. Процесс этот очень активен. Например, производство компрессоров BITZER для CO2 увеличилось в 2018 г на 50% относительно прошлого года. А количество уже открытых магазинов с установками, использующими транскритический цикл с CO2 в качестве хладагента, превысило 12 000.

Как известно, CO2 — это природный хладагент, его коэффициент глобального потепления составляет 1. Он  имеет хорошие теплофизические свойства, но при этом у него свои особенности, его применение вызывает технические сложности в реализации проектов. И как раз задача инженеров максимально использовать возможности этого хладагента, а недостатки преодолевать и использовать как преимущества.

Построить такую систему с успехом удалось инженерам компании «Ингениум», которые применили транскритические и субкритические компрессоры производства BITZER для своей системы. Специалисты компании «Ингениум» получили хороший опыт до этого, проектируя и вводя в эксплуатацию субкритические холодильные системы.

Компрессорная станция

Компания BITZER предлагает не только широкий ряд надежных и высокоэффективных компрессоров, но полный спектр мер по сотрудничеству в подборе и проектировании компрессорных станций.

Хорошо зарекомендовавшие себя компрессоры BITZER для СO2-применения представлены и каталогах и в расчетной программе. Но, помимо этого, компания BITZER работает над новыми, более эффективными рядами компрессоров.

Мы проводим консультации, осуществляем техническую поддержку, организуем обучение по данной тематике.

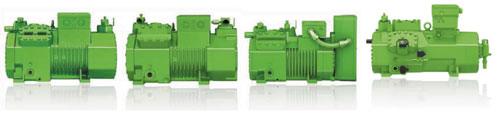

Холодильные компрессоры BITZER для CO2-применения

Просто поставить такие компрессоры недостаточно, важно  правильно их смонтировать, предусмотреть возможные режимы работы, учесть свойства нового для нас хладагента  и получить максимальный кпд установки в целом.

Холодильная установка, спроектированная инженерами компании «Ингениум», включает в себя три части, которые объединены в одной центральной бустерной холодильной станции, на которую подключены потребители разных температурных уровней.

Общая принципиальная схема установки из расчетной программы Bitzer

LgP(i) Диаграмма холодильного цикла из расчетной программы Bitzer

Бустерная транскритическая установка позволяет получить три температурных уровня и обеспечить, помимо низкотемпературных и среднетемпературных потребителей, систему кондиционирования.

Низкотемпературные потребители питаются за счет нижней ступени бустера — группы субкритических компрессоров, состоящей из трех компрессоров. Среднетемпературные потребители поддерживают свою нагрузку за счет четырех транскритических компрессоров.

Для повышения кпд установки в системе применена группа параллельных транскритических компрессоров, состоящая из четырех компрессоров, которые, помимо откачки «флешгаза», используются для обеспечения нужд систем кондиционирования в летний период. А применение системы фрикулинга для кондиционирования делает установку очень экономичной.

Важно подчеркнуть, что всего 11 компрессоров обеспечивают огромный гипермаркет с нагрузкой от низкотемпературных потребителей 80 кВт, от среднетемпературных 200 кВт и нагрузкой на систему кондиционирования 235 кВт.

В данной холодильной установке также предусмотрена возможность к подключению теплообменников для утилизации тепла. И в перспективе данная установка может поставлять воду для горячего водоснабжения и отопления. Общий потенциал утилизации тепла составляет 500 кВт.

Для решения этих задач идеально подошли транскритические и субкритические компрессоры BITZER.

Холодильная установка сбалансирована и может регулировать свою производительность на разных температурных уровнях. Это очень важно для большого гипермаркета с разным потреблением холода по временам года, режимом максимального наплыва покупателей и поддержания характеристик в ночном режиме.

Основой регулирования производительности стало применение частотных преобразователей для головных компрессоров каждой группы. Т.е. первый компрессор всегда находиться в работе и плавно меняет свою производительность. Остальные компрессоры включаются и выключаются в зависимости от нагрузки в режиме пуск/стоп. Таким образом на такой установке достигается высокий КПД даже на частичных нагрузках.

Также следует отметить, что особенностью данного решения является применение двух компрессоров с ПЧ для среднетемпературного контура с целью унификации компрессоров и оптимизации их количества. Логика их работы подобна алгоритму, описанному выше.

Компрессоры BITZER прекрасно подходят для такого решения и соответствуют диапазону применения, заложенному проектировщиками.

Мы приветствуем заказчиков и поставщиков холодильного оборудования, которые используют новые технологии СО2, и мы уверены, что компрессоры BITZER станут надежной основой для эффективного решения поставленных задач с применением природных хладагентов.

bitzer.ru
