Каталог по чиллерам «РЕФКУЛ»

В каталоге представлены:

• Моноблочные чиллеры
• Чиллеры с выносным воздушным конденсатором
• Чиллеры с водяным охлаждением конденсатора.

Журнал «Империя холода» продолжает публиковать информацию из данного каталога.

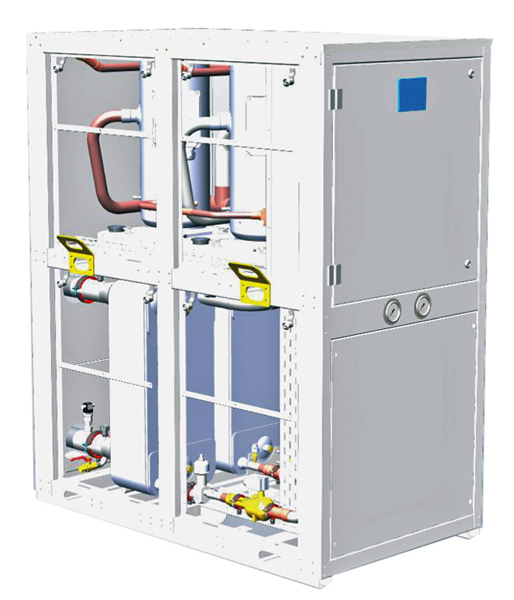

ЧИЛЛЕРЫ С ВЫНОСНЫМ ВОЗДУШНЫМ КОНДЕНСАТОРОМ НА БАЗЕ СПИРАЛЬНЫХ КОМПРЕССОРОВ

• Q_o, кВт, R410A   10 – 1000 кВт
• Программа подбора чиллеров

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

Спиральные компрессоры: устанавливаются одиночно, тандемом без отделения масла или до пяти с отделением масла и электронным контролем уровня в картере в один независимый контур охлаждения. Для каждого компрессора установлен нагреватель картера и термостат на линии нагнетания.
Испаритель: пластинчатый меднопаянный или кожухотрубный теплообменник.
Ограничение давления: реле высокого и низкого давления.
Линия нагнетания: трубопровод линии нагнетания и обратные клапаны.
Линия всасывания: теплоизолированный трубопровод линии всасывания и запорные клапаны.
Линия жидкости: фильтр-осушитель, стекло смотровое, клапан электромагнитный, электронный регулирующий вентиль.
Хладоноситель: реле протока, теплоизолированный трубопровод, датчики температуры жидкости на входе и на выходе.
Устройство управления: щит силовой в общем корпусе, размещенном на раме.
Реле контроля фаз и напряжения: обеспечивает защиту компрессоров от обратного чередования фаз и низкого/высокого напряжений.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

• Встроенный НТК до −40 ˚С (для всех чиллеров на R134a и чиллеров до 100 кВт на R410A). В составе: регулятор давления конденсации, ресивер с группой безопасности и запорными кранами, обратный клапан
• Антивибрационные опоры
• Тепло/звукоизоляция компрессорного отсека
• SNMP (протокол связи)

Теплоноситель: вода. Температурный график +12 / +7. Конденсация +50

* * *

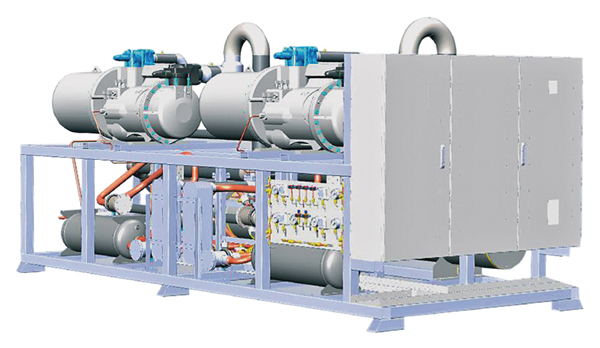

ЧИЛЛЕРЫ С ВЫНОСНЫМ ВОЗДУШНЫМ КОНДЕНСАТОРОМ НА БАЗЕ ВИНТОВЫХ КОМПРЕССОРОВ

• Q_o, кВт, R314a  130 – 2 500 кВт
• Программа подбора чиллеров

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

Винтовые компрессоры: устанавливаются по одному в независимом холодильном контуре, для каждого установлен нагреватель картера, электродвигатель оснащен реле защиты от перегрева обмоток и блоком мониторинга с контролем уровня масла.
Испаритель: пластинчатый меднопаянный или кожухотрубный теплообменник.
Ограничение давления: реле высокого и низкого давления.
Линия нагнетания: трубопровод линии нагнетания и обратные клапаны.
Линия всасывания: теплоизолированный трубопровод линии всасывания и запорные клапаны.
Экономайзер и запорные клапаны: пластинчатый теплообменник, фильтр-осушитель, стекло смотровое, клапан электромагнитный, электронный терморегулирующий вентиль, датчик давления.
Линия жидкости: фильтр-осушитель, стекло смотровое, клапан электромагнитный, электронный регулирующий вентиль.
Ресивер жидкого хладагента + предохранительный клапан.
Хладоноситель: реле протока, теплоизолированный трубопровод, датчики температуры жидкости на входе и на выходе.
Устройство управления: щит силовой в общем корпусе, размещенном на раме.
Реле контроля фаз и напряжения:обеспечивает защиту компрессоров от обратного чередования фаз и низкого/высокого напряжений.
Корпус установки: выполнен из металлических оцинкованных панелей с порошковым покрытием.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

• Встроенный НТК до −40˚С (для всех чиллеров на R134a и чиллеров до 100 кВт на R410A). В составе: регулятор давления конденсации, ресивер с группой безопасности и запорными кранами, обратный клапан
• Обратный клапан
• Антивибрационные опоры
• Тепло/звукоизоляция компрессорного отсека
• ИБП контроллера (быстрый старт)
• Общее устройство автоматического ввода резерва (АВР)
• Раздельный ввод питания БЕЗ АВР (отдельный ввод на гидромодуль и управление)
• Раздельный ввод питания С АВР только для насосов и управления
• SNMP

Теплоноситель: вода. Температурный график +12 / +7. Конденсация +50

* * *

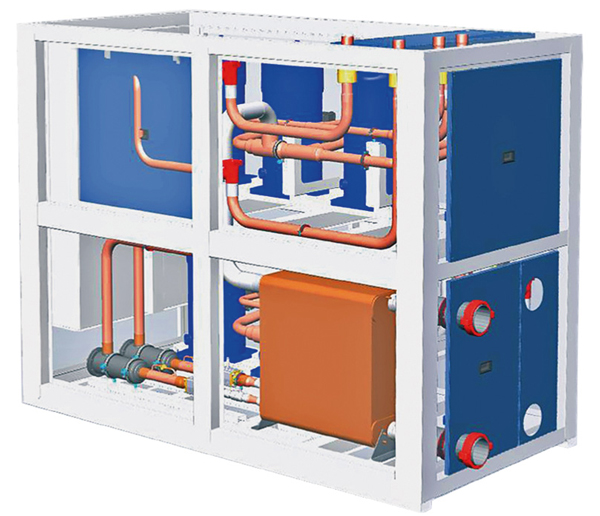

ЧИЛЛЕРЫ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ КОНДЕНСАТОРА НА БАЗЕ СПИРАЛЬНЫХ КОМПРЕССОРОВ

Q_o, кВт, R410A  10 – 1000 кВт

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

Спиральные компрессоры: устанавливаются одиночно, тандемом без отделения масла или до пяти с отделением масла и электронным контролем уровня в картере в один независимый контур охлаждения. Для каждого компрессора установлен нагреватель картера и термостат на линии нагнетания.
Испаритель: пластинчатый меднопаянный или кожухотрубный теплообменник (от 2 до 4 контуров).
Конденсатор: кожухотрубный или пластинчатый + трехходовой регулирующий клапан.
Ограничение давления: реле высокого и низкого давления.
Линия нагнетания: трубопровод линии нагнетания и обратные клапаны.
Линия всасывания: теплоизолированный трубопровод линии всасывания и запорные клапаны.
Линия жидкости: фильтр-осушитель, стекло смотровое, клапан электромагнитный, электронный регулирующий вентиль.
Хладоноситель: реле протока, теплоизолированный трубопровод, датчики температуры жидкости на входе и на выходе.
Устройство управления: щит силовой в общем корпусе, размещенном на раме.
Реле контроля фаз и напряжения: обеспечивает защиту компрессоров от обратного чередования фаз и низкого/ высокого напряжений.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

• Антивибрационные опоры
• SNMP (протокол связи)

* * *

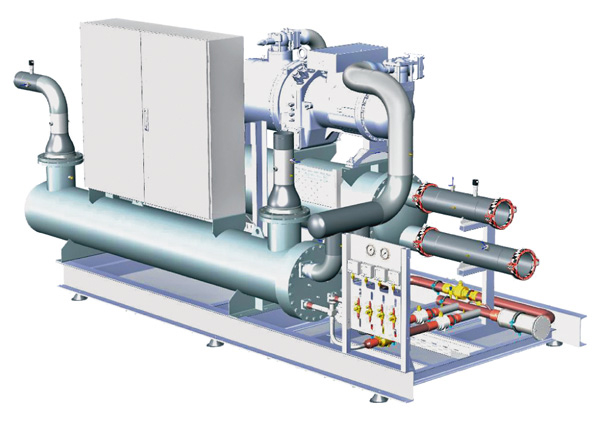

ЧИЛЛЕРЫ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ КОНДЕНСАТОРА НА БАЗЕ ВИНТОВЫХ КОМПРЕССОРОВ

• Q_o, кВт, R410A  200 – 2 500 кВт
• Программа подбора чиллеров

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Винтовые компрессоры: устанавливаются по одному в независимом холодильном контуре, электродвигатель оснащен реле защиты от перегрева обмоток и блоком мониторинга с контролем уровня масла.
Испаритель: пластинчатый меднопаянный или кожухотрубный теплообменник.
Конденсатор: пластинчатый меднопаянный или кожухотрубный теплообменник + трехходовой регулирующий вентиль.
Ограничение давления: реле высокого и низкого давления.
Линия нагнетания: трубопровод линии нагнетания и обратные клапаны.
Линия всасывания: теплоизолированный трубопровод линии всасывания и запорные клапаны.
Экономайзер и запорные клапаны: пластинчатый теплообменник, фильтр-осушитель, стекло смотровое, клапан электромагнитный, электронный терморегулирующий вентиль, датчик давления.
Линия жидкости: фильтр-осушитель, стекло смотровое, клапан электромагнитный, электронный регулирующий вентиль.
Хладоноситель:реле протока, теплоизолированный трубопровод, датчики температуры жидкости на входе и на выходе.
Устройство управления: щит силовой в общем корпусе, размещенном на раме.
Реле контроля фаз и напряжения: обеспечивает защиту компрессоров от обратного чередования фаз и низкого/ высокого напряжений.
Корпус установки: выполнен из металлических оцинкованных панелей с порошковым покрытием.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

• Встроенный НТК до −40˚С (для всех чиллеров на R134a и чиллеров до 100 кВт на R410A). В составе: регулятор давления конденсации, ресивер с группой безопасности и запорными кранами, обратный клапан
• Обратный клапан
• Антивибрационные опоры
• Тепло/звукоизоляция компрессорного отсека
• ИБП контроллера (быстрый старт)
• Общее устройство автоматического ввода резерва (АВР)
• Раздельный ввод питания БЕЗ АВР (отдельный ввод на гидромодуль и управление)
• Раздельный ввод питания С АВР только для насосов и управления
• SNMP

Подробная техническая информация о продукции на сайте thermocool.ru или на почте sale@thermocool.ru

Каталог в .pdf /media/uploads/2024/08/08/katalogthermocool_refcool_chiller.pdf
