Инновационное оборудование Bitzer на Chillventa-2016

Журнал: №6(81) Декабрь 2016 (архив)

Рубрика: Промышленный холод

На выставке Chillventa-2016 (10-13 октября, Нюрнберг, Германия) компания BITZER представила свои последние инновации и разработки, включая новейшие продукты серии CSVH3 для применения в чиллерах систем кондиционирования воздуха и процессов охлаждения. Компактные винтовые компрессоры со встроенным преобразователем частоты обеспечивают энергетическую эффективность и широкий диапазон регулировки мощности. Было представила новое поколение интеллектуальных преобразователей частоты серии Varipack, предназначенных для работы со всеми моделями поршневых компрессоров BITZER.

Компания BITZER готова к использованию HFO хладагентов

  • Расширен ассортимент компрессоров для использования с СO2, аммиаком и HFO/HFO смесями
  • Завершены масштабные испытания и квалификационные процедуры для HFO/HFO смесей.
  • Успешно произведен анализ рисков применения хладагентов, относящихся к группам безопасности A2L и A3.
  • Программное обеспечение BITZER позволяет произвести расчет всех полугерметичных компрессоров, компрессорно-конденсаторных агрегатов, а также теплообменников при использовании HFO/HFO смесей.

BITZER не только совершенствует свои компрессоры и компрессорно-конденсаторные агрегаты для использования их с натуральными хладагентами, такими как СO2, аммиак, углеводороды, а также HFO/HFO смеси, но и адаптирует к современным требованиям инструкции по их эксплуатации и сервисному обслуживанию. Кроме того, компания BITZER форсировала подготовку документации и квалификацию своих полугерметичных и герметичных компрессоров, компрессорно-конденсаторных агрегатов и водяных конденсаторов, используемых с хладагентами HFO и HFO смесями.

Опыт работы с HFO решениями

На сегодняшний день поршневые компрессоры, полугерметичные и компактные винтовые компрессоры, а также спиральные компрессоры компании BITZER готовы для серийного использования с HFO хладагентами. За предыдущие годы компания накопила значительный опыт использования HFO при различных условиях эксплуатации по всему миру. «Тем самым мы даем поставщикам систем возможность реагировать на запросы и желания конечных потребителей использовать устойчивые и экологически безопасные хладагенты. Пользователи установок получают индивидуальное, ориентированное на их потребности решение и оптимальное значение энергоэффективности, надежность, удобство обслуживания и долговечность использования», — говорит Райнер Гроссе-Крахт, технический директор компании BITZER.

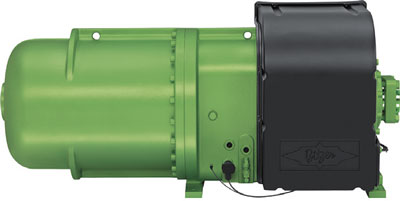

Мировая премьера на Chillventa: Новая серия компактных винтовых компрессоров CSVH2 одобрена для использования с хладагентами HFO/HFO-смесями

На Chillventa-2016 компания BITZER впервые предоставила общественности новую серию компактных винтовых компрессоров CSVH2, одобренную для использования с HFO/HFO смесями. Уже с начала 2016 г одобрено использование компрессоров BITZER серии СSH и CSW с хладагентами R1234yf и R1234ze(E), а также с R513А и R450A. BITZER усовершенствовал также компрессорно-конденсаторные агрегаты ECOSTAR LHV5E и LHV7E с интегрированными поршневыми компрессорами ECOLINE VARISPEED. К примеру, LHV7E использует теперь меньше хладагента, чем его предшественник. Кроме того, BITZER оптимизировал модели LHV5E и LHV7E с точки зрения законодательных требований, таких как F-Газ Регулирование и Директива по экологическому проектированию электропотребляющей продукции EC, и одобрил их для эксплуатации с HFO/HFO смесями. Компания с богатыми традициями из Зиндельфингена планирует также и в будущем расширять ассортимент своих компрессоров для HFO хладагентов: до апреля 2017 г серии CSVH3, CSVW2 и CSVW3 будут готовы для применения с HFO хладагентами.

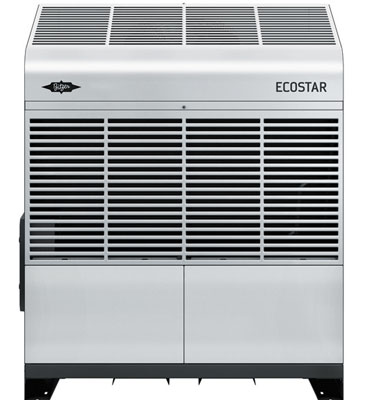

Новые компрессорно-конденсаторные агрегаты ECOSTAR (здесь: LHV7E) впечатляют низкой заправкой хладагента

Ассоциация европейских производителей холодильных компонентов (ASERCOM) сертифицировала 32 компрессора и компрессорно-конденсаторных агрегата BITZER еще в 2015 г, и тем самым подтвердила их высокие значения эффективности и производительности. Среди них поршневые компрессоры ECOLINE, разработанные для применения с не наносящими ущерба окружающей среде хладагентами R448A и R449A. Компания BITZER первой из производителей компрессоров полностью протестировала и задокументировала оба хладагента, а также добавила их в свое программное обеспечение BITZER Software. При помощи этой программы можно легко рассчитать параметры установок и выбрать подходящий компрессор.

Мировая премьера

Эксперт в области компрессоров BITZER впервые показал на выставке Chillventa-2016 свои новые поршневые компрессоры ECOLINE+ для следующего поколения CO2 систем.

  • Компрессор следующего поколения для работы с CO2
  • Система механического регулирования производительности CRII для CO2
  • Электродвигатель прямого пуска с постоянными магнитами (LSPM)
  • Встроенный интеллект с новой концепцией управления в IQ-модуле СМ-RC-01
  • Исключительная экологическая эффективность и простая интеграция в систему.

Уникальные шестицилиндровые поршневые компрессоры критических CO2 применений серии ECOLINE+ компании BITZER обозначили на выставке Chillventa-2016 новую веху в использовании CO2 в качестве хладагента будущего. В серии компрессоров BITZER ECOLINE+ были внедрены три новые ключевые технологии. Для достижения наивысших уровней энергоэффективности разработана и доведена до стадии готовности к серийному производству новая технология электродвигателя. Совместно с механическим регулированием производительности, которое также является новым для транскритических CO2применений, существенно повышается КПД системы при полной и частичной нагрузке. Для полного использования потенциала новейших технологий с точки зрения энергоэффективности и простоты интеграции в холодильные системы, обеспечивая при этом простоту обслуживания, разработана прогрессивная концепция управления посредством IQ-модулей, которые также применяются с компрессорами ECOLINE+.

«Мы хотели бы вновь сделать эффективную CO2 технологию простой и понятной для того, чтобы способствовать широкому распространению использования этого хладагента будущего. Чтобы иметь возможность предлагать решения для охлаждения, которые были бы надежными в течение длительного срока, следует расширять доступ к CO2 технологии», — объясняет Райнер Гроссе-Крахт, технический директор компании BITZER.

В частности, произведенные инновации включают в себя прежде всего электродвигатель прямого пуска с постоянными магнитами (LSPM), который может запускаться непосредственно в сетях с частотой 50 Гц или 60 Гц. Оснащение постоянными магнитами позволило существенно повысить КПД двигателей при работе в режимах полной и частичной нагрузки. Эта технология уже более 5 лет тестировалась в компании BITZER и на отобранных установках в полевых условиях. Начиная с выставки Chillventa LSPM моторы внедряются в серийное производство для CO2 применений. Наряду с тем, что эти двигатели могут подключаться непосредственно к сетям, они также могут эксплуатироваться с частотными преобразователями в привычном диапазоне частот и скоростей вращения.

В дополнение к возможности работы с частотными преобразователями, компрессоры ECOLINE+ впервые могут быть оснащены новой системой механического регулирования производительности, которая позволяет компрессору работать с холодопроизводительностью от 10 до 100%. Управление системой регулирования производительности, которая может включать в себя один регулятор для двухцилиндровых компрессоров, и до трех регуляторов для шестицилиндровых компрессоров, осуществляется так же, как и при известном регулировании производительности компрессоров, работающих с HFС хладагентами.

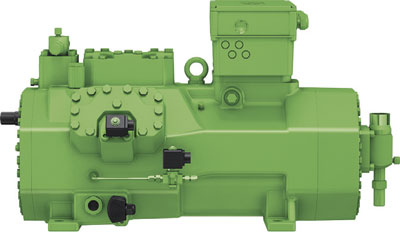

Новая серия компрессоров ECOLINE+ компании BITZER — всеобъемлющее решение для обеспечения исключительной энергетической и экологической эффективности

Интеллектуальная концепция управления модуля IQ CM-RC-01, который поставляется в стандартной комплектации, обеспечивает оптимальную эффективность системы снабжения маслом, подогрева масла, а также новой и рассчитанной специально для CO2 применений системы регулирования производительности CRII. Настройка производительности в соответствии с текущей потребностью в охлаждении осуществляется в результате взаимодействия CRII и CM-RC-01 практически бесступенчато в диапазоне от 10 до 100%. Модуль IQ CM-RC-01 позволяет очень легко и экономично интегрировать поршневые компрессоры ECOLINE+ в самые разнообразные системные конфигурации. Модуль IQ не только повышает уровень защиты и упрощает управление компрессором, но и расширяет область его применения, предоставляя тем самым пользователям большую гибкость. В частности, он облегчает сглаживание различий между летней и зимней эксплуатацией. Благодаря новой системе регулирования производительности повышается общий КПД, поскольку система CRII стабильно поддерживает более высокое давление всасывания.

Кроме того, при помощи интуитивно понятного в использовании программного обеспечения BITZER Electronics Service Tool (BEST), а также датчиков и механизмов для осуществления мониторинга, которые предварительно смонтированы и сконфигурированы на заводе, компрессоры очень просты в настройке и обслуживании.

Подготовлены к будущему

«На выставке Chillventa в центре нашего внимания были вопросы, касающиеся использования хладагентов, не наносящих ущерба окружающей среде, энергоэффективности, и удобства в эксплуатации — и именно эти отличительные черты являются достоинствами компрессоров ECOLINE+, — говорит Гроссе-Крахт. — Мы, в компании BITZER, убеждены в том, что CO2 — хладагент будущего, поскольку он с потенциалом глобального потепления (GWP) равным 1 практически не оказывает вредного влияния на атмосферу земли».

Компания BITZER, являясь предприятием с большими традициями, имеет обширный опыт работы с инновационной холодильной техникой, и уже 80 лет успешно продвигает свои передовые решения в отрасли. В течение более 20 лет BITZER разрабатывает и производит холодильные компрессоры для суб- и транскритических CO2применений. «Компрессоры ECOLINE+ позволяют повысить эффективность установок и снизить сложность современных CO2 систем. Одновременно пользователи получают возможность долгосрочного планирования с точки зрения требований законодательства, таких как F-Газ Регулирование, а также Директива по экологическому проектированию электропотребляющей продукции. С появлением компрессоров ECOLINE+ мировая холодильная промышленность и индустрия кондиционирования воздуха делают большой шаг в будущее в сфере CO2применений. Короче говоря, ECOLINE+ — это максимальная энергоэффективность, гибкость, простота и удобство эксплуатации».

Экономия расходов за счет эффективного регулирования производительности

В зависимости от эксплуатационных условий и применяемого хладагента для регулирования производительности поршневых компрессоров предлагаются различные решения.

  • VARISPEED — удобное решение: частотный преобразователь встроен в компрессор
  • VARIPACK — гибкая, простая альтернатива: электронное регулирование производительности в комбинации со всеми поршневыми компрессорами BITZER
  • CRII — недорогой путь: механическое регулирование производительности.

Каждое применение компрессоров уникально. Поэтому холодильные компрессоры компании BITZER, как и предлагаемые решения для регулирования производительности, специально ориентируются на соответствующие требования. Имея в своем распоряжении регуляторы производительности CRII, интеллектуальные частотные преобразователи VARIPACK и компрессоры VARISPEED, компания BITZER способна предложить несколько вариантов, а потребитель может выбрать технологию, подходящую для своего конкретного применения. Как механическое регулирование производительности, так и регулирование производительности посредством изменения числа оборотов, имеют свои специфические преимущества.

Частотные преобразователи обеспечивают снижение пусковых токов при старте компрессора, позволяя осуществлять «мягкий» пуск. Кроме того, они работают бесступенчато, тем самым представляя собой оптимальное решение с точки зрения управления, поскольку с их помощью можно очень точно установить желаемую температуру кипения. При работе в режиме преимущественно частичной нагрузки благодаря тому, что число циклов «пуск-остановка» сведено к минимуму, системы с электронным частотным преобразователем более эффективны, чем механические. Недостатком по сравнению с механическим регулированием производительности является то, что инвестиционные затраты для электронных частотных преобразователей несколько выше.

Система CRII: экономичный путь для оптимального регулирования производительности

Механическая система регулирования производительности CRII является базовым и самым экономичным вариантом. Разрабатывая ее, компания BITZER усовершенствовала предшествующую систему механического регулирования производительности CR. Система регулирования производительности CRII впечатляет существенно меньшими отклонениям регулируемого параметра, а также значительно расширенным диапазоном регулирования. По сравнению с компрессорами, производительность которых регулируется частотными преобразователями, применяя систему CRII можно достичь несколько меньшей эффективности компрессоров в нижней области частичной нагрузки. Также, несмотря на высокую частоту циклов, CRII регулирование уступает в точности обеспечения заданных параметров. Однако, для систем с несколькими компрессорами и охлаждаемыми объемами больших размеров это едва ли имеет существенное значение. Область модуляции для 2-, 4- и 6-ти цилиндровых компрессоров лежит между 10 и 100%, для 8-ми цилиндровых компрессоров между 50 и 100%. На выставке Chillventa-2016 компания BITZER впервые представила систему механического регулирования производительности также для транскритических CO2 применений. Одно из преимуществ системы регулирования производительности CRII: не возникает вопроса об электромагнитной совместимости, механическое решение не оказывает влияния на качество сети в зданиях.

Все предшествующие модели поршневых компрессоров BITZER ECOLINE могут быть дооснащены головками цилиндров под регуляторы CRII

VARIPACK: гибкое и простое решение

Частотные преобразователи VARIPACK в комбинации с поршневыми компрессорами BITZER представляют собой гибкое решение, которое может использоваться практически для всех применений. Разработанные компанией BITZER специально для использования с холодильными компрессорами внешние частотные преобразователи прекрасно подходят для простого и надежного регулирования холодопроизводительности. Оптимальный выбор частотного преобразователя для конкретного применения возможен посредством программного обеспечения BITZER Software. Простое обслуживание и мониторинг осуществляются при помощи BEST Software (BITZER Electronics Service Tool). Имеющиеся базы данных позволяют, не прилагая особых усилий, сконфигурировать правильную комбинацию VARIPACK, просто выбрав тип компрессора и хладагент. Новые продукты предлагают надежность и комфорт использования за счет оптимального согласования с холодильными компрессорами BITZER. Благодаря модульной конструкции, серия VARIPACK обеспечивает высокую степень гибкости и открывает широкий спектр вариантов для большого диапазона применений в супермаркетах, гостиницах, ресторанах, а также на предприятиях по производству и переработке продуктов питания.

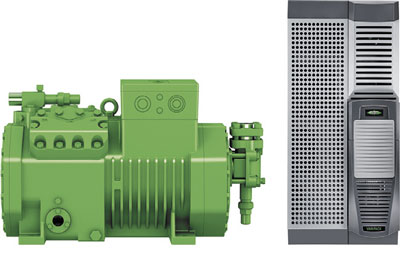

Частотный преобразователь VARIPACK может использоваться практически для всех применений

Серия подходит для холодильных систем, систем кондиционирования воздуха и тепловых насосов, и может быть интегрирована как в системы с одиночным компрессором, так и в компаундные установки.

VARISPEED: компактное решение

В серии VARISPEED частотные преобразователи уже интегрированы в компрессоры

Серия продуктов VARISPEED является самым простым решением для регулирования производительности при помощи частотного преобразователя для малых и средних поршневых компрессоров. Эта серия представляет собой компактное, безопасное и комфортное решение: охлаждаемый всасываемым газом частотный преобразователь и компрессор образуют единый блок, все компоненты которого смонтированы на заводе. Следовательно, отдельный монтаж более не требуется. Электрические подключения компонентов выполнены полностью и оптимально с точки зрения электромагнитной совместимости, специалистам по холодильному и климатическому оборудованию не придется задумываться об установке и монтаже частотного преобразователя. Благодаря своей специальной конструкции компрессоры VARISPEED могут эксплуатироваться с частотой до 87 Гц. Однако, серия VARISPEED доступна не для всех компрессоров BITZER ECOLINE, и частотные преобразователи имеют ограничения по максимальной температуре кипения и температуре всасываемого газа.
