Технологические инновации Bitzer

Журнал: №6(69) Декабрь 2014 (архив)

Рубрика: Инновации

В условиях существенного замедления темпов развития в европейских странах и в Северной Америке, а в отдельных регионах мира — экономической нестабильности или даже рецессии, обостряется конкуренция на мировых рынках высокотехнологичных продуктов. Важным фактором конкурентоспособности товаров становится их цена. Однако, немецкие производители придерживаются проверенной десятилетиями успешного развития стратегии обеспечения своего рыночного превосходства посредством инновационного технологического развития. Такая стратегия присуща компании BITZER, уверенно доказывающей свое право называться лидером современного холодильного компрессоростроения разработкой новых прорывных технических решений и воплощением их в своей серийной продукции. Предлагаем Вашему вниманию обзор новейших продуктов от компании BITZER, которые будут определять тренды развития холодильной техники в среднесрочной перспективе.

Система CRII

Плавное регулирование производительности в диапазоне 100%...10%

Одна из примечательных инноваций BITZER — оптимизированная система регулирования производительности CRII, специально разработанная для всех моделей поршневых компрессоров ECOLINE. Данная система, работающая по принципу быстрой блокировки всасывания, позволяет обеспечивать исключительно широкий диапазон плавного регулирования производительности и характеризуется повышенной надежностью.

Сердцем системы CRII является полый исполнительный поршень, отличающийся от поршня предшествующей конструкции способностью срабатывать с большей частотой. В зависимости от рабочих условий и используемого хладагента специальный алгоритм управления CRII позволяет обеспечивать практически плавное регулирование производительности. С новой системой CRII BITZER достиг исключительно широкого диапазона регулирования от 10 до 100% для двух-, четырех- и шестицилиндровых компрессоров. Тандем-компрессоры могут теперь работать с частичной производительностью даже до 5%.

Плавность регулирования за счет оптимальной частоты включения

С таким плавным регулированием холодопроизводительность компрессоров может точно соответствовать текущей нагрузке на испарители. Система CRII может быть легко установлена как на компрессоры предыдущих типов, так и на двух-, четырех-, шести- и восьмицилиндровые компрессоры серий ECOLINE.

Мировые производители предлагают современные многофункциональные контроллеры для инновационной CRII системы. Специализирующаяся в производстве электронных систем управления компания CAREL представила контроллер для многокомпрессорных установок pRack pR300 в начале 2014 г. Компания ELREHA разработала MSReco 3130 для использования в многокомпрессорных установках с системой CRII. Компания Wurm предоставила для управления системой CRII стандартные модули своей проверенной серии Frigolink.


Система CRII для двух-, четырех-, шести- и восьмицилиндровых компрессоров серии ECOLINE

Модуль для контроля и мониторинга поршневых компрессоров CM-RC-01

Защитные устройства BITZER нового поколения надежно защищают, контролируют, а также управляют поршневыми компрессорами серии ECOLINE.

Модуль CM5RC501 позволяет управлять подогревателем масла, дополнительным вентилятором, системой разгрузки пуска, системой CIC, системой CRII и реализует задержку времени для PW или Y/Δ.

Интегрированный журнал данных сохраняет данные по рабочим параметрам компрессора, что позволяет в любое время производить его полную диагностику.

Все датчики и исполнительные устройства предварительно подключены к CM-RC-01 на заводе BITZER. Использование интерфейса связи Modbus позволяет сократить количество кабелей между компрессором и контроллером системы. Это делает ввод в эксплуатацию быстрым и надежным, и экономит усилия по монтажу распределительного щита.

При проведении сервисного обслуживания можно непосредственно подключиться к CM-RC-01 с помощью преобразователя и программного обеспечения BITZER Electronics Service Tool (BEST).


Защитное устройство CM-RC-01 для компрессоров BITZER ECOLINE

ECOSTAR

Интеллектуальное охлаждение

Холодопроизводительность агрегатов серии BITZER ECOSTAR может регулироваться изменением скорости вращения ротора мотора как компрессора, так и вентиляторов конденсатора для того, чтобы наиболее точно соответствовать фактическим нагрузкам. Точный температурный контроль увеличивает эффективность системы охлаждения и уменьшает эксплуатационные расходы.

Благодаря применению EC-моторов в новой серии LHV7E агрегатов ECOSTAR следующего поколения снижено энергопотребление вентиляторов. Достигнутые показатели уже превышают требования Директивы ErP Европейского Союза для продукции, связанной с производством или потреблением энергии (EU'sEcodesignDirective), которая вступает в силу в 2015 г.

Разработчики BITZER также повысили эффективность конденсации агрегатов, и оптимизировали их шумовые характеристики, применив инновационные миниканальные теплообменники. BITZER усовершенствовал программное обеспечение контроллера и процесс обработки и хранения эксплуатационных данных: каждые две минуты встроенный регистратор данных измеряет 19 параметров системы. Эта информация хранится в течение четырех недель и может быть получена через протокол Modbus. Предустановленная система мониторинга в контроллере агрегата ECOSTAR постоянно контролирует всю холодильную установку и при необходимости автоматически принимает контрмеры.


Новая LHV7E серия агрегатов BITZER ECOSTAR

LHE компрессорно-конденсаторные агрегаты

Стабильная производительность

Новые универсальные LHE компрессорно-конденсаторные агрегаты идеальны для всех возможных применений в любых климатических условиях. Поршневые компрессоры проверенной серии ECOLINE с диапазоном объемной производительности от 4 до 221 м3/ч отличаются исключительной эффективностью и современным регулированием производительности. LHE компрессорно-конденсаторные агрегаты соответствуют энергетическим нормативам Директивы ErP Европейского Союза. Для того, чтобы удовлетворить эти более строгие требования, BITZER заменил в LHE-агрегатах воздушного охлаждения моторы вентиляторов переменного тока на электронно-коммутируемые с роторами с постоянными магнитами.

Оптимизированная эффективность

Инновационный миниканальный теплообменник повышает производительность компрессорно-конденсаторного агрегата, не увеличивая его габаритов. Благодаря присоединительным местам, идентичным конденсаторам предыдущих версий, миниканальные теплообменники также могут быть использованы для переустановки в старые агрегаты. Эти теплообменники обеспечивают превосходный теплообмен. Благодаря использованию пятимиллиметровой теплообменной трубы, объем, занимаемый теплообменником, стал меньше, чем у их предшественников, что, в свою очередь, снижает вес. Прочная медная и алюминиевая конструкция делает их исключительно погодоустойчивыми.

LHE компрессорно-конденсаторные агрегаты высокоэффективны как в кондиционировании воздуха, так и в средне- и низкотемпературном применении. Агрегаты приспособлены для работы на R134a, R404A/R507A, R407A, R407C, R407F, других HFC-хладагентах, а также на HFO и HFO/HFC-смесях.

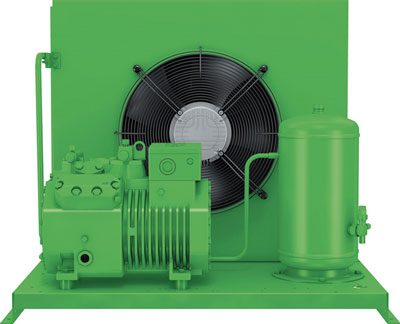

Агрегаты BITZER LHE

OS.A95: новый аммиачный компрессор

Почти вдвое увеличена объемная производительность до 1015 м3

Новая серия компрессоров OS.95 основана на проверенной временем серии OS.85 и специально оптимизирована для аммиака. Поскольку объемный расход хладагента вырос почти в два раза — до 1015 м3/ч, также был разработан соответствующий по производительности маслоотделитель.

Электронный контроль положения золотника

Ключевым компонентом OS.A95 является интегрированный электронный модуль СМ-SW-01. Он в сочетании с Vi-золотником позволяет точно подстраивать объемную степень сжатия компрессора под широкий диапазон применений. Это стало возможным благодаря встроенной системе индикации положения золотника. Данный модуль надежно контролирует область применения, допустимую температуру и уровень масла. Также доступен интерфейс Modbus для связи с главным контроллером системы.


Открытый винтовой компрессор серии OS.A95


Маслоотделитель OAHC65051A

Благодаря усовершенствованным профилям винтов и оптимизированным окнам всасывания и нагнетания, новая серия компрессоров может работать в широком диапазоне применений от низкотемпературного охлаждения до систем кондиционирования воздуха. Внутренняя масляная система аналогична применяемой в компрессорах OS.85 серии и обеспечивает надежную и эффективную смазку компрессора при исключительно малом объеме масла и низком перепаде давлений.

Новый многоступенчатый горизонтальный маслоотделитель идеально подходит для использования с компрессорами OS.A95 серии. Несколько раздельных ступеней объединены в одном сосуде, что позволяет сделать систему более простой и агрегат более компактным. Благодаря многоступенчатому отделению, маслоотделитель OAHC65051A обеспечивает минимальный унос масла, значительно ниже 10 ppm. Оптимизированный объем заправки маслом и сервисный фланец для простой замены фильтров завершают список преимуществ маслоотделителя OAHC65051A.

Инновационная система диагностики SE-i1 для компактных винтовых компрессоров

Специально разработанное для компактных винтовых компрессоров BITZER инновационное устройство защиты мотора SE-i1 предлагает расширенные функции защиты мотора и комплексный мониторинг области применения с многоступенчатыми аварийными и предупредительными сообщениями. Устройство постоянно отслеживает все основные параметры работы компрессора и сохраняет их в журнале данных.

Преимуществом интегрированного устройства SE-i1 является то, что оно не только предупреждает, но и локализует возможные проблемы. Специалисты могут сразу начинать с оптимизации работы системы вместо поиска причины неисправности.

Интегрированный журнал данных и Modbus

Интегрированный журнал данных сохраняет ключевые рабочие данные каждые десять секунд. Модуль записывает значения давлений всасывания и конденсации, температуры нагнетаемого газа, а также готовит статистические данные по времени и режимам работы.

Модуль SE-i1 также защищает мотор посредством предоставления всех основных данных, например, осуществляя контроль направления вращения и мониторинг пропадания фазы. Проблемы с возвратом масла определяются благодаря диагностическим сообщениям о его уровне.

Система раннего предупреждения SE-i1 информирует оператора об ошибке еще до ее возникновения. Модуль передает даже незначительные отклонения непосредственно на главный контроллер системы через встроенный интерфейс связи Modbus. Ис пользование интерфейса связи Modbus позволяет сократить количество кабелей между компрессором и контроллером системы.

При проведении сервисного обслуживания можно непосредственно подключиться к SE-i1с помощью преобразователя и программного обеспечения BITZER Electronics Service Tool (BEST). Программа BEST позволяет наглядно и быстро производить анализ данных, что в значительной степени облегчает техническое обслуживание системы.

Модуль SE-i1 доступен для заказа с любым компактным винтовым компрессором, также его можно использовать для дооснащения существующих систем.


Система диагностики SE-i1 для компактных винтовых компрессоров

Новые субкритические компрессоры BITZER для CO2

Одной из новинок BITZER являются восемь субкритических поршневых компрессоров серии CME. Данная серия компрессоров может использоваться в низко- и среднетемпературных применениях как в качестве бустеров, так и в качестве обычных компрессоров в системах с водяным охлаждением.


Субкритический поршневой компрессор CME-серии

Благодаря гармоничному модельному ряду с объемной производительностью от 1,7 до 9,22 м3/ч с двумя вариантами моторов, возможен оптимальный подбор компрессоров под любую требуемую холодопроизводительность. Новая конструкция головки цилиндров обеспечивает чрезвычайно низкий уровень пульсаций давления на нагнетании. Компрессоры с мотором версии 1 имеют расширенную область применения по температурам кипения и конденсации.

Серия CME сочетает в себе проверенную эффективность и надежность компрессоров BITZER SL и уникально высокое стояночное давление — 100 бар. Она может быть использована в системах с водяным охлаждением с максимальной температурой конденсации до 25°С.

Новые транскритические компрессоры серии CKH для CO2

BITZER также расширил диапазон производительности своих транскритических поршневых компрессоров для CO2.  Новые двухцилиндровые CKH2 и шестицилиндровые CKH5 компрессоры являются логическим дополнением к зарекомендовавшей себя четырехцилиндровой серии. Пять новых чрезвычайно компактных и эффективных моделей CKH расширили диапазон объемной производительности транскритических компрессоров от 3,3 до 37,9 м3/ч.

Данная серия разработана для работы с высокими давлениями до 100 бар на стороне низкого давления и до 160 бар на стороне высокого давления. Благодаря инновационным головкам цилиндров, компрессоры имеют низкий уровень пульсаций на нагнетании.


Транскритический поршневой компрессор CKH-серии

Больше холодопроизводительности с компактными винтовыми компрессорами CSVH3

Серия CSVH3 является новой разработкой в области компактных винтовых компрессоров с интегрированным частотным преобразователем. Компактный винтовой компрессор CSVH37 имеет объемную производи тельность до 960 м3/ч. Больший CSVH38 обладает внушительной холодопроизводительностью 660 кВт (+ 5/50°C) с объемной производительностью до 1156 м3/ч. Для достижения такого уровня производительности BITZER разработал новый типоразмер корпуса. Серия создана на основе проверенных инженерных решений серии CSVH2 и имеет очень широкий диапазон применений, от чиллеров воздушного охлаждения до тепловых насосов.

С ESEER свыше 5 серия компрессоров CSVH3 устанавливает новые стандарты для чиллеров с воздушным охлаждением. Компактные винтовые компрессоры CSVH3 идеально подходят для систем работающих длительное время при частичных нагрузках и отличаются оптимизированными значениями IPLV и SCOP.

Одним из главных преимуществ компрессоров CSVH3 является то, что они могут быть объединены с компактными винтовыми компрессорами CSH и CSW в одном агрегате, что повышает гибкость всей системы как на полной, так и на частичной нагрузке.

Параметризованный на заводе интегрированный преобразователь частоты обеспечивает максимальную энергоэффективность и позволяет регулировать скорость вращения в соответствии с условиями эксплуатации.

Компрессоры серии CSVH3 постоянно контролируют свою область применения и в случае необходимости изменяют параметры работы всей системы. Связь с главным контроллером системы осуществляется через интерфейс связи Modbus.


Компактный винтовой компрессор CSVH3-серии

CSVW2 — наивысшая эффективность в своем классе производительности

Больше эффективности в диапазоне частичных нагрузок при низких температурах конденсации

CSVW2 является компактным винтовым компрессором, специально разработанным для использования в чиллерах при низких температурах конденсации. Для достижения высокого холодильного коэффициента (COP) в данном применении и, следовательно, для получения высоких показателей ESEER, BITZER интегрировал в компрессор мотор с постоянным магнитом. Инновационная технология привода особенно выгодна в чиллерах с водяным конденсатором, т.к. показывает максимальную эффективность при низких скоростях вращения и малых нагрузках.

Геометрическая степень сжатия (Vi) компрессора также была скорректирована для того, чтобы позволить серии CSVW2 достичь гораздо более высокой эффективности в диапазоне низких скоростей вращения и нагрузок, по сравнению с серией CSVH. Теперь Vi может автоматически подстраиваться в широком диапазоне производительности от 16 до 100%.


Компактный винтовой компрессор CSVW2-серии

BITZER Advanced Header Technology (BAHT)

Оптимальное объединение спиральных компрессоров

Новая система BITZER Advanced Header Technology (BAHT) является пионерной разработкой для объединения в тандемы и трио спиральных компрессоров в системах кондиционирования воздуха и тепловых насосах. Данная инновационная система распределения всасываемого газа специальным образом направляет основной поток масла в один из компрессоров, а затем перераспределяет его между компрессорами внутри тандема и трио комбинаций. Система работает даже в агрегатах с неравными компрессорами и позволяет использовать компрессор с частотным преобразователем в составе многокомпрессорного агрегата. Устройство позволяет отказаться от использования активной системы распределения масла с маслоотделителем и не требует наличия ведущего компрессора, в который должно возвращаться масло. При этом распределение масла поддерживается даже при отключении одного или двух компрессоров.

Низкий унос масла в спиральных компрессорах ORBIT и новая система распределения всасываемого газа способствуют длительной работе со стабильным уровнем масла во всех компрессорах агрегата даже в тяжелых условиях эксплуатации, включая реверсивные тепловые насосы и льдоаккумуляторы.

Пять моделей спиральных компрессоров ORBIT 6 с объемной производительностью от 20 до 38 м3/час при 50 Гц идеально подходят для систем кондиционирования воздуха и тепловых насосов.

Большая серия ORBIT 8 состоит из шести моделей с объемной производительностью от 29 до 77 м3/час при 50 Гц.

Компрессоры ORBIT обладают очень низким коэффициентом уноса масла и демонстрируют высокую эффективность и эксплуатационную надежность.


Новая система BITZER Advanced Header Technology

* * *

Группа компаний BITZER — крупнейший в мире независимый производитель холодильных компрессоров. BITZER широко представлен во всем мире компаниями по производству и продаже поршневых, винтовых и спиральных компрессоров, а также сосудов, работающих под давлением. В 2013 г 3200 его работников обеспечили консолидированный товарооборот около 621 млн евро.

bitzer.ru
