Будущие чемпионы рассчитывают на GEA

В шведском городе Oskarström есть большой ледовый каток — здесь катаются семьи и будущие чемпионы по фигурному катанию. Гигантская ледовая поверхность используется также для игры в хоккей с мячом, очень популярного вида спорта в Швеции.

Хоккей с мячом — популярный вид спорта в мире, второй после хоккея с шайбой. Его популярность можно сравнить с любовью к футболу в Германии. Хоккей с мячом очень любят во всей Швеции. Маленький муниципалитет Oskarström (с населением 4071 человек) — не исключение. Одиннадцать команд, состоящие из одиннадцати игроков каждая, а также многочисленные семейные команды и отдельные любители коньков составляют большую часть населения города. Коньки и шлемы выдаются бесплатно — поэтому на катке всегда много школьников и групп из различных организаций. Именно поэтому когда пришло время менять старую систему охлаждения на новую — организация, обслуживающая каток, должна была позаботиться о многих важных моментах.

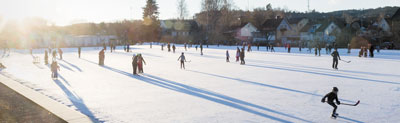

Будущий чемпион на льду

В два раза больше

Производительность системы — это главная причина, почему обслуживающая организация решила обновить систему охлаждения. Поверхность льда в Oskarström составляет 60х115 м — в два раза больше обычного хоккейного поля. Это, надо признать, очень много льда! Старая система, установленная более 15 лет назад, не справлялась с охлаждением такой большой поверхности. Вертикальные винтовые компрессоры стали ненадежными. Еще один важный аспект — эффективность. Ввиду повышения затрат на энергоресуры, новая система должна быть экономичной и простой в обслуживании.

Каждый день каток принимает 300 человек. Поэтому операторы катка хотели убедиться, что каток будет открыт максимальное количество дней — при любой погоде. С ноября по февраль поверхность льда должна стабильно сохранять температуру от -5 до -1°C.

Еще одной частью матрицы проекта были экономия времени и простой монтаж системы. GEA использует термин Plug & Play для обозначения простоты реализации проекта системы охлаждения. Суть заключается в том, что винтовая компрессорная система разрабатывается специалистами под конкретные требования отдельного проекта.

Пересмотрите свои расходы

Владельцы ледового катка должны были предусмотреть долгосрочные расходы на эксплуатацию системы в течение, скажем, следующих 20-30 лет.

Агрегаты GEA Grasso M позволили пересмотреть общие расходы на эксплуатацию посредством снижения их на 20%. Таким образом, для операторов ледового катка стало намного проще найти эффективное решение.

В сотрудничестве с Strömvallen, шведский поставщик Francks Kylindustri укомплектовал новую холодильную систему двумя компрессорными агрегатами GEA Grasso M для замены старого четырехкомпрессорного блока. 40-километровый трубопровод (диаметр 25 мм) был проложен на расстоянии 80 мм друг от друга на слое гравия поверх изолирующего слоя. После залива поверхности водой, требуется около недели до полного замерзания. Для отражения солнечного света и предотвращения таяния для льда используется белый краситель.

Общая производительность винтовых компрессоров GEA Grasso M, установленных на ледовом катке в Strömvallen, составляет 1490 кВт — это на 20% больше холодопроизводительности старой системы. При этом площадь, занимаемая новым оборудованием, намного меньше площади, занимаемой предыдущими четырьмя блоками.

Высокоскоростные двигатели, оснащенные преобразователями частоты, работают в диапазоне 1000-4500 об./мин. для повышения КПД при частичной нагрузке.

Технология GEA позволяет обслуживать очень большие поверхности льда максимально эффективно: компактность, высокая производительность, низкие затраты на техобслуживание и энергоресурсы

Как это работает (принцип работы)

Система состоит из двух контуров — один для аммиака, другой для хлористого кальция. В аммиачном контуре система на базе компрессорных агрегатов GEA Grasso M сжимает выпаренный холодный газ до высокой температуры и необходимого уровня давления. Затем газ конденсируется и переходит в жидкое состояние при температуре 30°C. С помощью дроссельного устройства сжиженный аммиак поступает в камеру низкого давления испарителя. Здесь аммиак кипит и получает необходимую тепловую энергию от вторичного хладагента (хлорида кальция) до повторной подачи в компрессоры серии M. Во втором контуре хладоноситель — раствор хлорида кальция, проходящий через испаритель, охлаждается до температуры подачи -12°C. С помощью четырех насосов этот низкотемпературный раствор распределяется в трубопроводе длиной 40 км и используется для заморозки воды и поддержания температуры поверхности льда. Раствор возвращается в испаритель компрессорного отделения при температуре -9°C.

Игроки в хоккей с мячом на поле Strömvallen

Экологично и безопасно

В целях высокой эффективности в качестве природного хладагента используется аммиак (R717). Благодаря своим физическим свойствам, этот бесцветный газ является очень энергоэффективным. При использовании в технологии охлаждения аммиак не способствует глобальному потеплению (GWP = 0) и не наносит вреда озоновому слою (ODP = 0).

Для простоты эксплуатации ледового катка Strömvallen используется панель управления GEA Omni™ с HD-дисплеем 15,6". Удаленный доступ через связь GEA OmniLink™ сильно упрощает эксплуатацию и техобслуживание, а программа GEA OmniHistorian™ сохраняет весь архив данных.

Инновационные технологии — это ключ для решения современных задач производства холода. И яркий тому пример — винтовые компрессорные агрегаты GEA Grasso M. Посредством модернизации системы охлаждения операторы ледового катка смогли повысить холодопроизводительность, максимальную эффективность и при этом сократить потребление энергии и общие эксплуатационные расходы.

Компрессорное отделение в Strömvallen: новое поставленное оборудование GEA

GEA поставляет новейшие решения для промышленных процессов охлаждения для широкого спектра областей применения. Начиная с лабораторий научно-исследовательского отдела GEA R&D и заканчивая производством и контролем качества, основной целью являются значение и функциональность. Системы GEA предназначены для достижения реальной экономии энергии и обслуживания при низких инвестиционных затратах.
