Текстильные воздуховоды: инженерный подход

Журнал: №4(91) Август 2018

Рубрика: Индустрия климата

Автор: Вера Сущева (зам.директора ООО «Альтера-Климат»)

Собственное, импортозамещающее производство текстильных воздуховодов организовано группой предприятий «Альтернатива-Климат» (г. Владимир) в 2003 г. Основываясь на опыте проектирования и монтажа систем вентиляции и кондиционирования на предприятиях Владимирской, Ивановской, Московской областей (www.alt33.ru), уже 15 лет компания выпускает текстильные воздуховоды зарубежного качества по отечественной цене (www.textile-air.ru).

Неотъемлемой частью любой вентиляционной системы являются воздуховоды, которые обеспечивают циркуляцию воздуха внутри помещения. Традиционно воздуховоды изготавливают из черной или оцинкованной листовой стали.

Однако, металлические воздуховоды имеют ряд существенных недостатков при эксплуатации: неравномерное распределение воздушных масс внутри системы, следствием которого является возникновение сквозняков. Металлические воздуховоды громоздкие и трудоемкие в монтаже, а при использовании в системах кондиционирования их необходимо дополнительно теплоизолировать для избежания конденсата. Гигиена металлических воздуховодов трудоемка.

В связи с этим в последнее время все большую популярность приобретают воздуховоды из ткани — текстильные воздуховоды. Впервые технология распределения воздуха посредством тканевых систем появилась в Дании более 20 лет назад. Изобретение тканевых воздуховодов было вызвано специфическими задачами предприятий мясоперерабатывающей промышленности, где необходима низкая скорость движения воздуха в помещениях. Новая идея быстро прижилась и нашла широкое применение и в других отраслях.

Текстильные воздуховоды выступают прекрасной альтернативой металлическим: они легко транспортируются в сложенном виде, быстро монтируются, имеют малый вес и прекрасные гигиенические свойства.

Особое значение при производстве текстильных воздуховодов под брендом «Альтера-Климат», которые производит «Альтернатива-Климат», уделяется качеству материала, из которого они изготавливаются. По составу ткань представляет собой синтетический воздухонепроницаемый полиэстер. Гладкое тканевое полотно выполнено из непрерывных волокон, благодаря чему на его поверхности не выступают отдельные нити, а воздуховоды сохраняют свой первоначальный внешний вид в течение длительного срока эксплуатации (7-10 лет).

Способы распределения воздуха

Текстильные воздуховоды используются для раздачи воздуха от установок систем вентиляции, холодоснабжения или воздушного отопления, т. е. работают только на приток, обеспечивая равномерное и направленное распределение воздушных потоков по всей площади, избегая «мертвых зон» и сквозняков.

Одно из главных преимуществ текстильных воздуховодов — элементарность очистки. Воздуховоды снимаются с троса, стираются в машине, высушиваются и вывешиваются обратно на тросы. А благодаря специальной обработке гладкое тканевое полотно устойчиво к осаждению и накоплению поверхностных загрязнений, что гарантирует чистоту системы даже при строгих санитарно-гигиенических нормах, предъявляемых на пищевых производствах.

Давление

Потери давления воздуха в текстильных воздуховодах аналогичны потерям давления в традиционных металлических трубопроводах. Минимальное статистическое давление, необходимое для поддержания правильной формы, зависит от общего веса конструкции. Однако распределение давлений по всей длине текстильного воздуховода отличается от традиционного металлического, так как в результате сопротивления скорость потока воздуха постепенно снижается.

Размеры

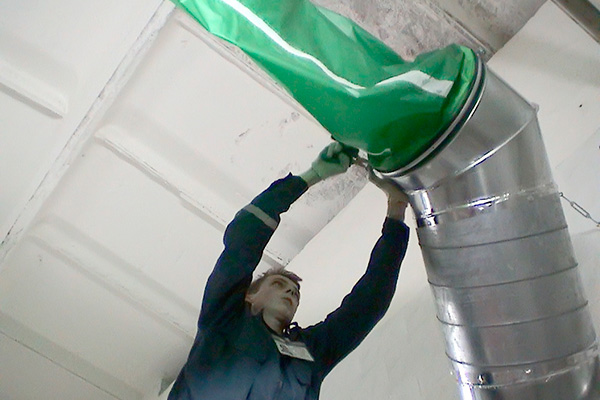

Текстильные воздуховоды изготавливаются в виде отдельных секций, которые соединяются друг с другом с помощью скрытых застежек-молний. Длина одной секции до 5 метров. В спецификации указывается общая длина и другие основные технические характеристики готового изделия. Стандартные диаметры текстильных и оцинкованных воздуховодов совпадают. Нестандартные решения возможны по индивидуальному запросу, без увеличения срока изготовления.

Цветовая гамма

Текстильные воздуховоды выпускаются в различных цветовых вариантах: белый, серый, черный, красный, синий, зеленый, желтый, оранжевый и другие. Выбор цвета обычно не влияет на стоимость изделия. Разнообразная цветовая палитра позволяет Заказчику по своему усмотрению создавать уникальные интерьерные решения с учетом особенностей помещения.

Текстильные воздуховоды изготавливаются по индивидуальному заказу. Выбор сечения, размеры, цвет и другие технические характеристики воздуховодов определяются нашими инженерами на основании исходных данных каждого отдельного проекта. Разработанное инженерное решение согласовывается Заказчиком с учетом индивидуальных требований и пожеланий.

Способы раздачи воздуха

  1. Через сетчатые вставки — воздухораздающие полосы, вшитые в воздухонепроницаемую ткань.
  2. Через перфорацию — отверстия диаметром от 1 до 30 мм в основной воздухонепроницаемой ткани. Вид перфорации определяется исходя из требуемой скорости воздуха на выходе.
  3. Через специальные форсунки — тканевые сопла, которые дополнительно вшиваются в основную ткань и существенно увеличивают дальнобойность потоков.

С помощью текстильных воздуховодов достигается точный расход воздуха на заданных участках вентиляционной сети и равномерное распределение воздуха внутри помещения. Воздушные потоки перемещаются в нужном направлении, сохраняя при этом однородность. Местоположение воздухораздающих полос совпадает с расположением чисел на циферблате часов и выбирается по желанию Заказчика.

Виды сечений

Исходя из задачи, производятся три основных типа воздуховодов: круглого сечения — наиболее распространенное и простое для монтажа и эксплуатации исполнение, обеспечивающее максимальную интенсивность воздухообмена. Сечение «полукруг» — оптимальный вариант для помещений с ограниченным пространством. Сечение «сектор» — удобное решение для небольших помещений с невысокими потолками или в случаях особых требований к интерьеру.

Опыт

За 15 лет производства текстильных воздуховодов нашей компанией были оснащены свыше сотни предприятий по всей России. В настоящее время текстильные воздуховоды под брендом «Альтера-Климат» имеют сертификат соответствия ГОСТ Р, сертификат соответствия в области пожарной безопасности, экспертное заключение ГБУЗ центра гигиены и эпидемиологии.

Подбирают воздуховоды квалифицированные инженеры-проектировщики, имеющие опыт проектирования систем вентиляции и холодоснабжения. Текстильные воздуховоды изготавливаются на современном промышленном оборудовании. С целью повышения качества выпускаемой продукции на производстве осуществляется технологический контроль.

Если Вы — прямой клиент и организуете систему вентиляции, мы можем помочь ее рассчитать, а также выполнить поставку оборудования и текстильных воздуховодов. Или подобрать воздуховоды к существующей системе вентиляции или холодоснабжения. Монтаж оборудования осуществляется специализированной организацией в вашем регионе. Монтажным организациям предусмотрена система скидок. Доставка текстильных воздуховодов производится транспортными компаниями («Деловые линии», «ПЭК», «ЖелДорЭкспедиция», «Главдоставка», DPD, «КИТ», «Энергия») из терминалов в г. Владимире или самовывозом из офиса предприятия.

Среди наших клиентов: «Малаховский мясокомбинат», «Находкинский мясокомбинат», «Владимирский Стандарт», «Молочное дело - Бураево», «УралБройлер», «Уфимский мясоконсервный комбинат», склад цветочной продукции «Блэк Баккара» и др.

Текстильные воздуховоды «Альтера-Климат»: мы заботимся о качестве воздуха, которым дышите Вы.

г. Владимир, ул. Подбельского, д.1
тел./факс: +7 (4922) 42-05-15, 32-34-58
alter@alt33.ru
www.alt33.ru
www.textile-air.ru

Журнал: №4(91) Август 2018

Рубрика: Индустрия климата

Автор: Вера Сущева (зам.директора ООО «Альтера-Климат»)
