Новая разработка: холодильная машина блочного исполнения

Журнал: №2(113) Март 2022 (архив)

Рубрика: Промышленный холод

Мобильность, компактность и увеличение производственных площадей без вложений в капитальное строительство? Есть решение! Компания ООО «ОК» представляет собственную разработку: холодильная машина блочного исполнения — оптимальное решение для предприятий, расширяющих свои производственные мощности при невозможности строительства дополнительных помещений.

Принимая решение расширить свои производственные мощности, любое предприятие сталкивается с вопросом, где и как разместить дополнительное оборудование для выросшего в объемах производства? А если расположить оборудование в существующих цехах невозможно, строительство дополнительного помещения экономически нецелесообразно или же предприятие ограничено по времени реконструкции?

В таком случае, оптимальным решением будет установка наружного модульного машинного отделения, не требующего строительства отдельного помещения или расположения в уже существующих цехах.

Рассмотрим на примере одного из наших проектов

Предприятие принимает решение установить дополнительную линию заморозки мясных полуфабрикатов. Для этого нами установлены четыре плиточных скороморозильных аппарата, работающих по насосной схеме с использованием хладагента аммиак. Здесь как раз встроить холодильное оборудование в существующий компрессорный цех заказчика нет возможности.

Компания «ОК» берет на себя решение данной задачи следующим образом: разрабатывает проект, изготавливает и в короткие сроки осуществляет монтаж холодильной машины блочного исполнения (далее по тексту — ХМБИ). Подача жидкого аммиака в плиточные скороморозильные аппараты осуществляется из данной ХМБИ.

Технические данные установки

  • Габаритные размеры (без учета блока дренажного ресивера и маслосборника): длина 13 м, ширина 3,3 м, высота 8,2 м;
  • масса около 31 тонны;
  • количество аммиака 850 кг;
  • холодопроизводительность 332 кВт;
  • температура кипения -42°C;
  • температура конденсации 35°C;
  • суммарная установленная эл. мощность около 300 кВт.

Внешний вид, состав конструкции и особенности ХМБИ

  • ХМБИ представляет собой блок, выполненный из металлического каркаса, обшитого негорючими сэндвич-панелями. Внутри блока выгорожено 2 отсека (агрегатный и электроотсек).

Внутри агрегатного отсека установлены:

  • компрессорный агрегат компании Mayekawa с регулируемой степенью сжатия и встроенным экономайзером;
  • циркуляционный ресивер с поддоном;
  • насосы для аммиака;
  • система водоподготовки.

Внутри электроотсека установлены:

  • силовые щиты
  • щиты контроля и управления;
  • частотные преобразователи;
  • щит газового анализа;
  • приточные вентиляционные установки;
  • кондиционер.

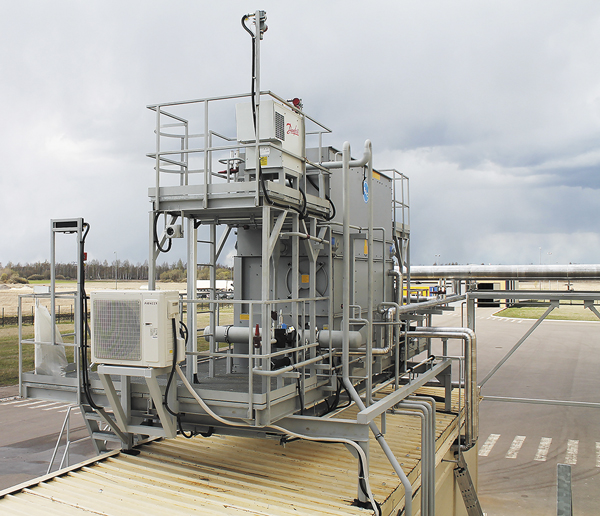

Снаружи блока установлены:

  • конденсатор испарительный со встроенным насосом оборотной воды;
  • воздухоотделитель;
  • наружный блок кондиционера;
  • узлы запорно-регулирующей арматуры;
  • площадки для обслуживания.

ХМБИ снабжена всеми необходимыми дополнительными системами: отоплением, освещением, вентиляцией (аварийной и общеобменной), кондиционированием, газовым анализом, пожарной сигнализацией, системой контроля доступа и легкосбрасываемыми панелями.  Обязательно прилагается паспорт и вся необходимая техническая документация.

Холодильная машина блочного исполнения для данного объекта была полностью собрана на территории компании «ОК», проведены испытания и настройка оборудования.

Далее ХМБИ перевезена на территорию заказчика на грузовом автомобиле раздельными блоками в составе двух основных частей и нескольких дополнительных.

На объекте специалисты «ОК» оперативно выполнили сборку и подключение к сетям заказчика.

Данная система обладает массой существенных преимуществ:

  • малые габаритные размеры установки;
  • нет необходимости строительства капитального здания (или выделения помещения) для машинного отделения малая аммиакоемкость системы высокая энергоэффективность;
  • высокий уровень обеспечения промышленной безопасности;
  • реализовано удаленное управление и мониторинг ХМБИ;
  • есть возможность перевозки ХМБИ на другое место или объект;
  • поскольку верхняя часть съемная, есть возможность демонтировать крупногабаритное оборудование из ХМБИ;
  • ХМБИ оборудована воротами и дверьми с нескольких сторон контейнера, которые позволяют обслуживать внутреннее оборудование со всех сторон;
  • ХМБИ поставляется практически в полной заводской готовности, не считая необходимости сборки блоков, повторных испытаний и заполнения хладагентом, маслом и водой.

На данном объекте нашей компанией реализовано блочное исполнение также и вспомогательного оборудования: на металлическом каркасе установлены: узел заправки, дренажный ресивер, маслосборник и навес над ними. Блок с оборудованием также был собран на территории компании «ОК» и уже в собранном виде привезен на объект.

Таким образом, всего через 3-4 недели после доставки, заказчик получил на объекте готовое холодильное оборудование, подключенное для обслуживания дополнительных производственных линий заморозки, без капитального строительства и больших затрат на перевооружение производства.

Требовалось лишь подготовить фундамент для установки оборудования (в данном случае плита), проложить кабель для питания ХМБИ, осуществить подвод/отвод воды для испарительного конденсатора.

* * *

Данные холодильные машины блочного исполнения будут актуальны для многих предприятий, например, для береговых рыбоперерабатывающих заводов, осуществляющих заморозку свежевыловленной рыбы.

Всегда готовы ответить на дополнительные вопросы.

194044, Санкт-Петербург, Б. Сампсониевский пр.,д. 45, литер А
office@ok-ref.ru
ok-ref.ru
