Новое поколение промышленных пилотных регуляторов

Журнал: №3(84) Май 2017

Рубрика: Компоненты

Автор: М.В. Казулин (региональный представитель отдела Промышленный холод» на Дальнем Востоке ООО «Данфосс»), Е.В. Сухов (к.т.н., директор отдела «Промышленный холод»)

В последние годы в отрасли холодильного машиностроения на уровне развивающихся технологий прослеживается тенденция к повышению рабочего давления, расширению диапазонов температур, повышению требований к точности регулируемых параметров, конструктивной унификации и применению природных хладагентов.

Компания «Данфосс», являясь признанным лидером в своем сегменте, участвует во всех передовых проектах и постоянно инвестирует в создание инновационного оборудования.

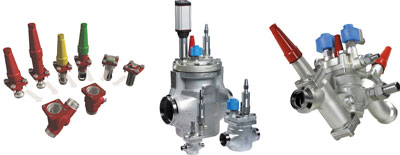

Платформа промышленных холодильных компонентов Danfoss Flexline™ включает три унифицированных по конструктивным и рабочим параметрам семейства компонентов: линейная арматура SVL, регулирующие клапаны ICV и клапанные станции ICF.

Платформа Danfoss Flexline™ имеет совместимость со всеми общепринятыми хладагентами, включая NH3 и СО2, максимальное рабочее давление 52 бар изб. и диапазон рабочих температур от -60°С до +120°С. Совсем недавно к платформе примкнули клапанные станции ICF 15 и ICF 50-65 (см. рис. 2), а также компоненты из нержавеющей стали — клапанные станции ICF SS 20-25 и линейные компоненты SVL SS 15-125. Кроме этого, в рамках стратегического проекта адаптации продукции под рынки России и стран СНГ были разработаны специальные клапанные станции ICF с модулем дренажного штуцера ICFW для установок с оттаиванием горячими парами, а также линейная арматура SVL G с присоединением под ГОСТ.

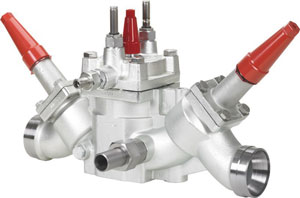

Рис.2. Клапанная станция ICF 65

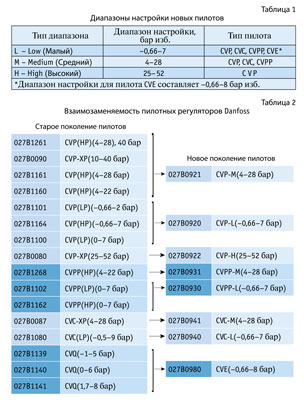

В 2016 г на международной выставке Chillventa в г. Нюрнберг (Германия) компания Danfoss представила новое поколение промышленных пилотов (см. рис. 3), предназначенное для регулирования в комбинации с сервоуправляемыми клапанами ICS и станциями ICF, а также независимого применения на базе корпусов CVH. Новые пилоты повторяют рабочие характеристики платформы Flexline™. При этом разработчики позаботились о совместимости новых клапанов со старой серией по функциональности и диапазону настроек (см. табл. 1 и 2).

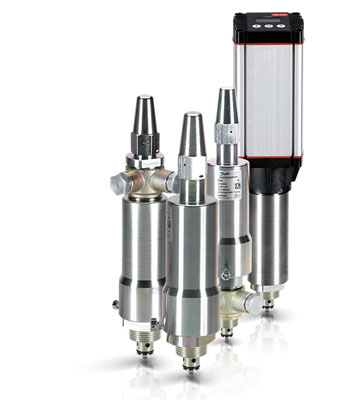

Рис.3 Новое поколение промышленных пилотов

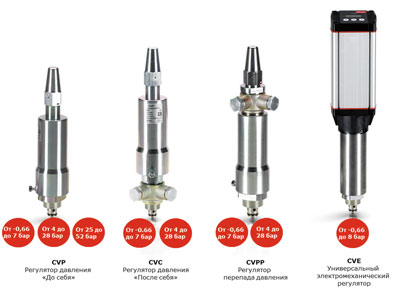

В новое поколение промышленных пилотов входят:

  • CVP — Пилотный регулятор давления «до себя»;
  • CVC — Пилотный регулятор давления «после себя»;
  • CVPP — Пилотный регулятор перепада давления;
  • CVE — Универсальный пилотный регулятор;
  • EVM — Электромагнитный пилотный клапан.

Пилотные электромагнитные клапаны типа EVM-NС и EVM-NО, имея относительно расширенные рабочие характеристики, присоединились к новому семейству регуляторов без каких-либо изменений.

Регуляторы CVE пришли на смену клапанам CVQ и предназначены для систем с динамично меняющимися нагрузками и/или повышенными требованиями к точности регулирования. Это универсальные электронно-механические пилоты, управляемые моторными приводами ICAD 1200A в комбинации с внешними датчиками и контроллерами, в том числе свободнопрограммируемыми.

В производстве пилотов применяются современные технологии и высококачественные материалы, среди которых нержавеющая и низкотемпературная углеродистая стали, фторопласт, хлоропрен и др. Основой новых клапанов является запатентованная высокотехнологичная конструкция мембранного блока, выполненного полностью из нержавеющей стали. При этом составные части регуляторов CVE выполнены преимущественно из нержавеющей стали, что обеспечивает повышенные ресурс и стойкость в эксплуатации.

Благодаря унификации рабочих характеристик в серии новых регуляторов значительно уменьшено количество возможных модификаций, тем самым упрощаются селекция и размещение заказов, а также оптимизируются складские запасы торгующих организаций. В отличии от старого поколения новые пилоты имеют круглую форму, что упрощает их инсталляцию на сервоуправляемые клапаны ICS малого типоразмера. Применение нейлонового уплотнения в колпачке и фтороропластовых уплотнений в сальнике повышает надежность новых клапанов в эксплуатации.

Поставки новых пилотных регуляторов открыты на рынках Таможенного союза с мая 2017 г. Пилотные регуляторы модификаций «L» и «M» будут входить в складскую программу ООО «Данфосс». Все промышленные холодильные компоненты имеют необходимый пакет разрешительной и технической документации на русском языке для применения на территории Таможенного союза.

danfoss.ru
