Высокоэффективные технологии в винтовых компрессорах FUSHENG

Журнал: №2(113) Март 2022 (архив)

Рубрика: Промышленный холод

Автор: Анатолий Спасский, anatoly@inref.su (ООО «ИНРЕФ»), Иван Спасский, info@fusheng.su (ООО «ИНРЕФ»)

В условиях негативных изменений, происходящих в биосфере планеты, таких, например, как загрязнение окружающей среды и атмосферы, потепление климата, истощение энергоресурсов, к производителям холодильного оборудования предъявляются все более высокие требования.

Основными требованиями являются:

  • повышение энергоэффективности холодильного оборудования;
  • снижение материалоемкости холодильных установок;
  • использование «чистых» и безопасных материалов и холодильных агентов.

Тайваньская компания FUSHENG вот уже на протяжении нескольких десятилетий является одним из мировых лидеров в производстве винтовых холодильных компрессоров (подробно о компании и производимом оборудовании смотрите в журнале «Империя холода» №3 2021 г ). Специалисты компании постоянно работают над совершенствованием выпускаемого оборудования и внедрением самых современных технологий.

За последнее время наиболее эффективными шагами в этой сфере явились разработка и освоение выпуска уникальных в своем роде двухступенчатых низкотемпературных винтовых компрессоров серии SRT. А также — выпуск компактных винтовых компрессоров со встроенным маслоотделителем серии BSR с изменяемой степенью сжатия и полугерметичных винтовых холодильных компрессоров серии CSRL с объемной производительностью от 85 м3/ч до 1946 м3/ч.

Серия компрессоров SRT включает в себя 6 моделей с объемной производительностью 1-й ступени 120-759 м3/ч и 2-й ступени 50-300 м3/ч. Компрессоры предназначены для работы с R22, R404А, R507 в диапазоне температур кипения от -20 до -60°С (для R22) и от -25 до -65°С (для R404А и R507). Диапазон температур конденсации — от +30 до +55°С (для всех указанных хладагентов). Компрессор включает две пары роторов низкого и высокого давления, приводимых в движение синхронно одним двигателем. Благодаря высокоточной муфте, компрессор плавно работает в различных режимах эксплуатации. Охлаждение двигателя осуществляется потоком всасываемого газа и впрыском жидкости. Возможно как ступенчатое, так и плавное регулирование холодопроизводительности.


2х-ступенчатый компрессор в разрезе

Применение двухступенчатых схем при низкотемпературном охлаждении позволяет значительно снизить энергозатраты на производство холода. При низких температурах кипения и высоких перепадах давления (одноступенчатое сжатие) падает объемный КПД, заметно снижается массовый расход хладагента и критически уменьшается СОР.


При  одноступенчатом  сжатии эффективность рассчитывается по формуле:


где εs — холодильный коэффициент при одноступенчатом сжатии;
h — энтальпия в соответствующих точках холодильного цикла, кДж/кг.

При  двухступенчатом  сжатии:


где εd — холодильный коэффициент при двухступенчатом сжатии;
h — энтальпия в точках цикла, кДж/кг.

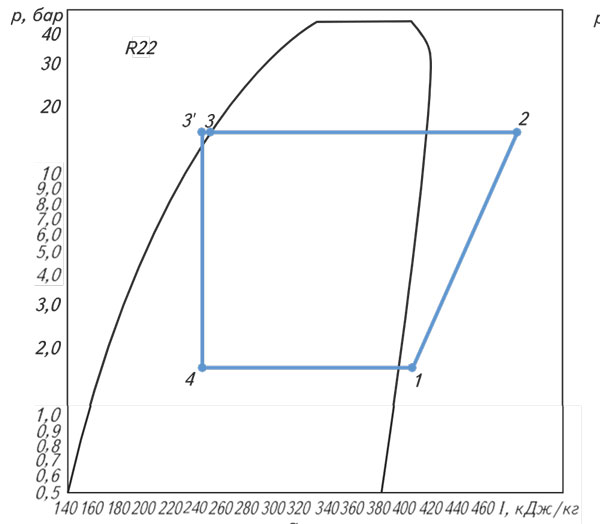

1-ступенчатый цикл


2х-ступенчатый цикл

Из приведенных диаграмм  видно, что эффективность двухступенчатого сжатия значительно выше.

Бесспорно, основным достоинством двухступенчатых винтовых компрессоров является энергетическая эффективность, которая на 30% выше в сравнении с одноступенчатыми винтовыми компрессорами при низкотемпературном применении.


Сравнение СОР различных компрессоров, работающих на R404A

Кроме того, такие компрессоры имеют и ряд других преимуществ по сравнению с поршневыми и одноступенчатыми винтовыми компрессорами:

  • простота двухступенчатой схемы и значительное снижение требований по контролю;
  • низкий уровень шума и высокая защищенность от гидроудара;
  • возможность работы при температурах кипения до -65 °С;
  • возможность объединения нескольких компрессоров в один агрегат при необходимости больших мощностей.


2x-ступенчатый компрессор

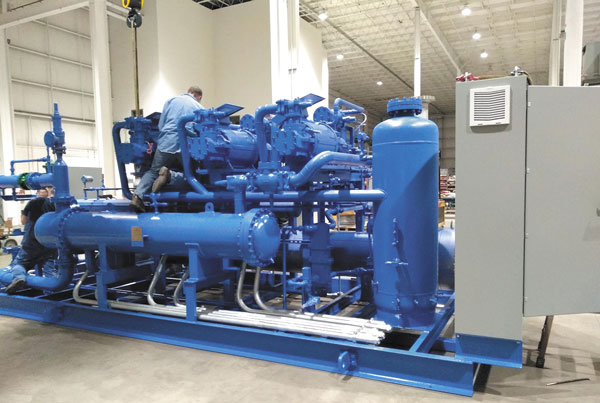

Многокомпрессорная централь

* * *

По вопросам сотрудничества обращайтесь в официальное представительство компании Fusheng в России: Московская обл., г. Долгопрудный, Технопарк Лихачевский, Лихачевский пр-д, д.8, оф. 216


8 (499) 3941992
fusheng.ru
info@inref.su
