Новые теплообменники D55-EU серии Danfoss MPHE: экономия до 30%

Журнал: №6(99) Декабрь 2019 (архив)

Микропластинчатые теплообменники Danfoss серии MPHE уже давно зарекомендовали себя на холодильном рынке. От стандартной серии пластинчатых теплообменников BPHE они отличаются повышенной эффективностью, меньшей заправкой фреона, малыми габаритами, а также удобными универсальными патрубками, которые подходят как для паяного, так и для резьбового соединения.

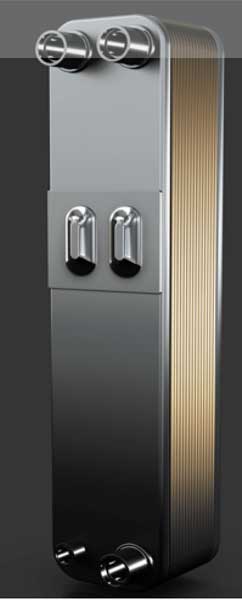

Внешний вид теплообменника D55-EU

Инновационная модель D55-EU серии MPHE обладает рядом дополнительных преимуществ:

За счет ассиметричных каналов еще больше сокращается заправка хладагентом

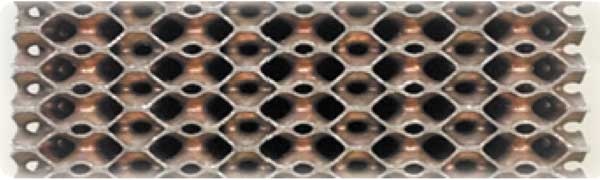

Ассиметричные каналы D55- EU

Благодаря новой технологии распределения хладагента «Power bulges» потери давления по стороне кипения становятся в 2 раза меньше, чем в моделях с дистрибьютором жидкости
Технология «Power bulges» разделяет поток хладагента на две фазы и обеспечивает гарантированное выкипание на выходе из теплообменника, таким образом, полностью исключая риск возникновения гидроудара.

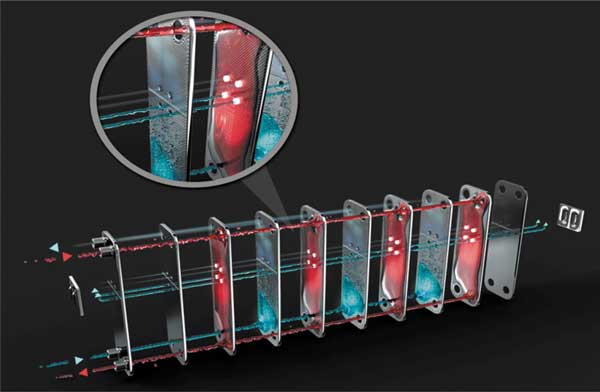

Распределение хладагента внутри теплообменника D55-EU

Хладагент в парожидкостной фазе попадает в теплообменник и доходит до перегородки, которая разделяет теплообменную пластину на две неравных части. Сталкиваясь с перегородкой, жидкая фракция хладагента из-за большей плотности остается в нижней части пластины, где продолжается процесс кипения. Газовая фракция хладагента через специальные полости («Power bulges») на передней и задней поверхности теплообменника попадает на верхнюю часть пластины, где дополнительно перегревается.

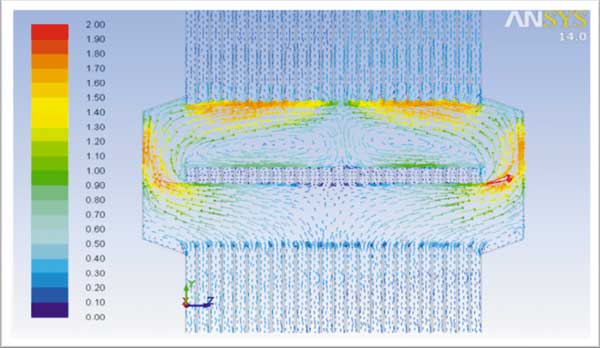

Градиент температур внутри теплообменника D55-EU (вид сбоку)

Модель D55-EU может быть использована только в качестве испарителя или экономайзера.

Рассмотрим применение теплообменника D55-EU в качестве экономайзера винтового компрессора и сравним с серией BPHE.

Компрессор подобран на следующие условия: Q0=100 кВт, R507, T0=-35^оC, Tк=-45^оC, переохлаждение 2К, перегрев 10К.

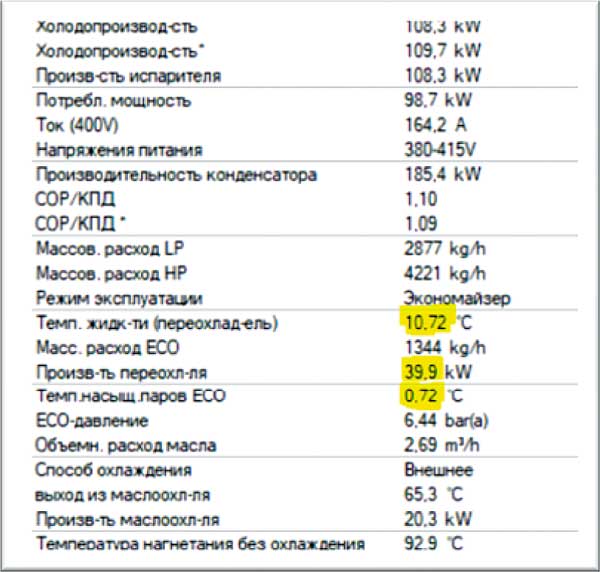

Данные для расчета экономайзера можно взять из программы подбора компрессора (выделены желтым).

=
Подбор компрессора

Стандартная модель серии BPHE: тепловой поток составляет 13,489 кВт/м², потери давления по стороне хладагента 240,04кПа.

Модель D55-EU серии MPHE: у данной модели тепловой поток 20,588 кВт/м² (допустимо для экономайзеров), потери давления по стороне хладагента 193,64 кПа. При этом D55-EU подобран на 40, а модель B3-052 — на 60 пластин.

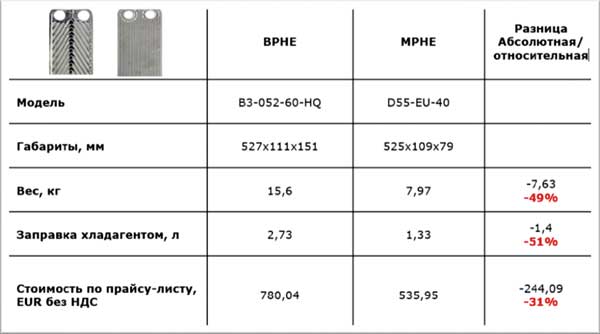

Теперь составим наглядную таблицу, доказывающую преимущества выбора модели D55-EU в качестве экономайзера:

Весомым аргументом при выборе теплообменника является его стоимость. Как видно из таблицы, стоимость теплообменников серии MPHE ниже, чем серии BPHE, так как для их изготовления требуется меньше материала.
