Реконструкция ледового поля МСА «Лужники»

Раздел: Новости

8 апреля 2022

Компанией НСК поставлено холодильное оборудование для ледового поля Малой спортивной арены «Лужники» в г. Москва.

До 2018 г холодоснабжение МСА «Лужники» производилось от удаленного хладоцентра. В основе системы — стальные трубопроводы, хладоноситель — хлорид кальция. Заказчиком были поставлены задачи по реконструкции основания ледового поля — замена трубной системы и внедрения новой системы холодоснабжения. Разработчиком проектного решения выступила компания «Технопул-Р».

В рамках реконструкции обсуждались два варианта трубной системы — доливка бетона и установка новой трехтрубной системы ПНД на ледовое поле или устройство системы из айс-матов. Заказчик выбрал первый вариант. В ТЗ на систему холодоснабжения присутствовали специальные требования в части холодопроизводительности, ограничения энергопотребления холодильным оборудованием, производительности насосов подачи хладоносителя из-за весьма протяженной трассы магистрального коллектора, а также требования к размещению холодильного оборудования.

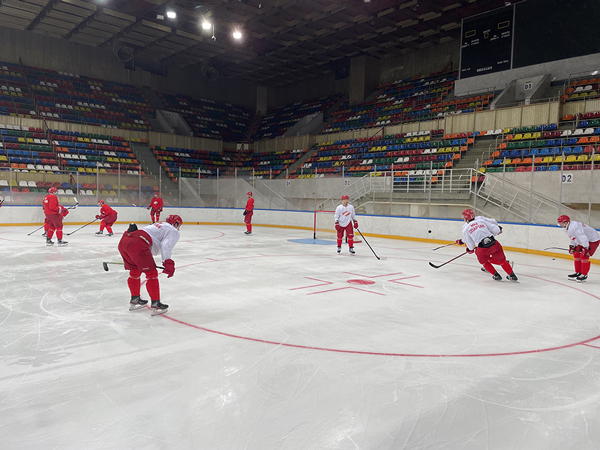

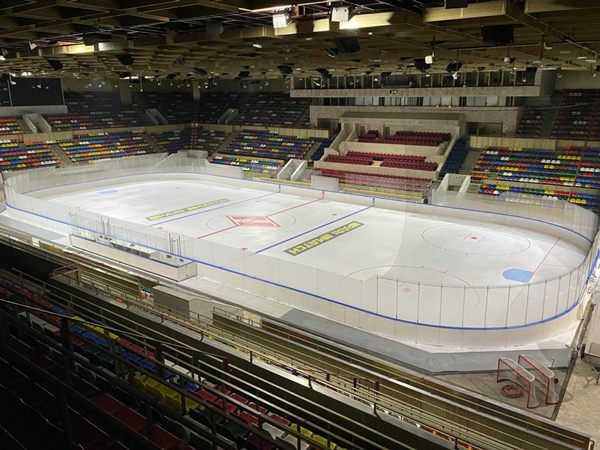

Согласно ТЗ компанией НСК было разработано холодильное оборудование контейнерного исполнения холодопроизводительностью более 400 кВт для холодоснабжения ледового поля 60 х 26 м.

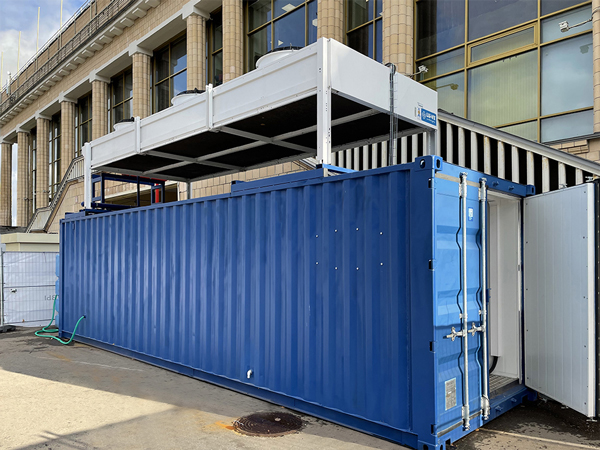

Машинное отделение теплоизолировано, оборудовано системами освещения, обогрева, вентиляции. Контейнер расположен рядом с техническим подъездом арены, коллектор трубопроводов проведен через подвальные помещения и далее вдоль длинной стороны ледового поля.

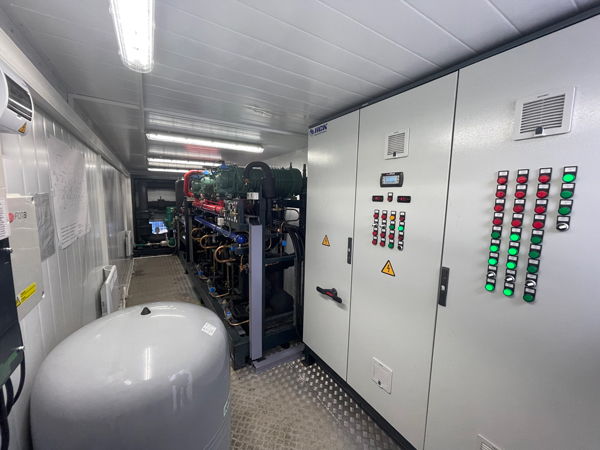

На крыше контейнера установлен конденсатор воздушного охлаждения LU-VE. В основе компрессорного агрегата НСК серии СТ три винтовых полугерметичных компрессора Bitzer HSK7471-90 в режиме с экономайзером, обеспечивающие большую глубину регулирования производительности. Система циркуляции хладоносителя (раствор этиленгликоля 40%) основана на применении насосов (рабочий + резервный) WILO серии IL обеспечивающих расход в 140 м3/ч при напоре в 50 м. Каждый насос оснащен частотным преобразователем Schneider Electric. В части испарителей использованы пластинчатые теплообменники Danfoss. В основе системы управления контроллеры Carel и элементная база Eaton, введен в эксплуатацию удаленный мониторинг и диспетчеризация.
